 Altimetre How High

Aller en bas
+14
sylvain
Fabrice ESTIVALS
BenjaminB
mathieu.d.
Christophe Bourdon
jerome vadrot
Norbert
jb verrier
Nicolas C
maume gilles
J'm BBR
ced_toulouse
pizanti .t
Laurent
18 participants
Aller à la page : 1, 2  Suivant
AuteurMessage
Laurent
Admin
Admin
Laurent


Nombre de messages : 3759
Age : 44
Localisation : Toulouse
Date d'inscription : 01/11/2007

Altimetre How High Empty
MessageSujet: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 18:59

Salut

La place étant de plus en plus comptée dans les modèles F3X, il devient parfois difficile de placer un Zlog ... En particulier s'il y a déjà un Regmax dans le fuso !

Je viens de recevoir un How High, altimètre assez basique mais extrêmement petit. La lecture de l'altitude maxi se fait via une diode, soit en comptant les pulsations de la diode, soit grace au See How, petit boitier qui va discuter avec l'alti. Il sait aussi mémoriser des points en vol.
L'avance du How High, c'est qu'il suffit d'un petit trou D3mm pour sortir la diode que l'on peut couder et on peut enfouir l'alti parmi le reste de l'électronique.
Et puis cela vaut la moitier d'un Zlog, avec le See How.

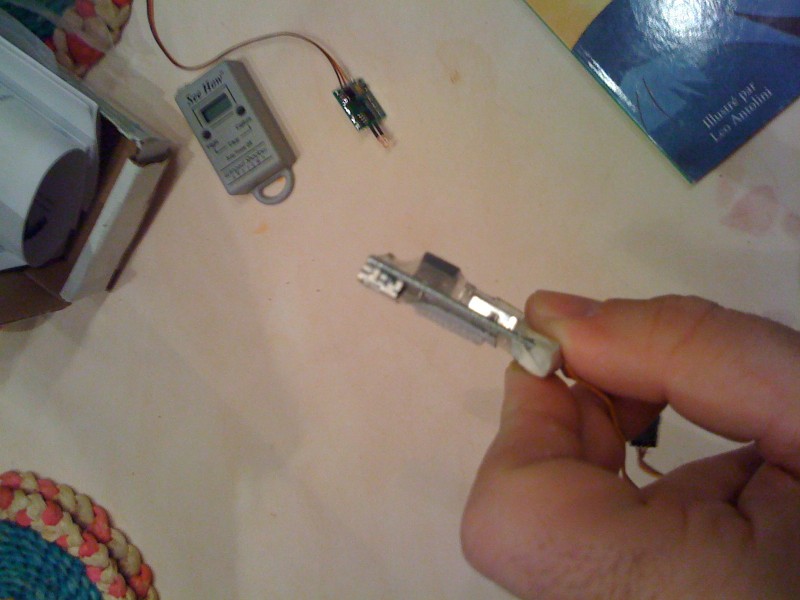

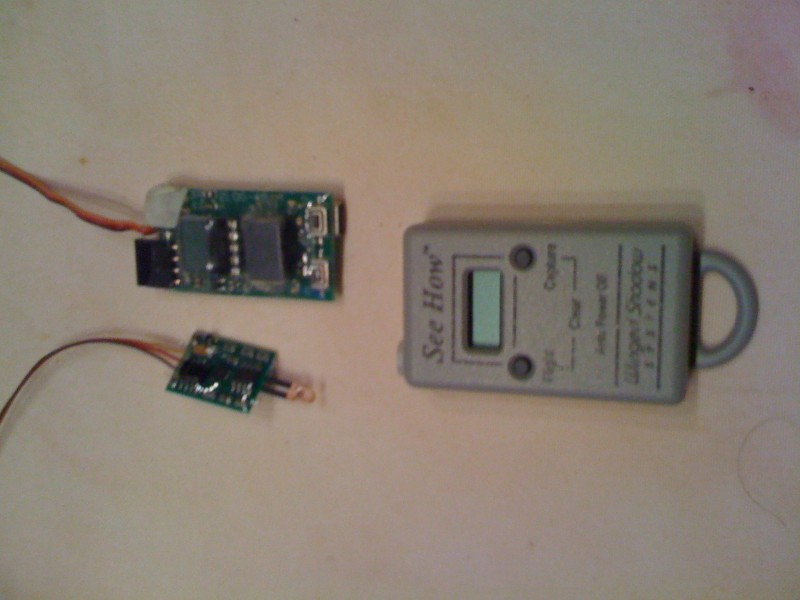

Des photos, un peu floues... : pour comparer le Zlog et le How high

Altimetre How High Alti_010

Altimetre How High Alti_011

Altimetre How High Alti_012

Altimetre How High Alti_013

_________________
La diplomatie ? C'est pas la science des dinosaures ça ? j'ai du l'apprendre à l'ecole si c'est ça !
Revenir en haut Aller en bas
https://www.f3news.fr
pizanti .t
pilote d'or
pilote d'or
pizanti .t


Nombre de messages : 2046
Age : 63
Localisation : Chateaudun 28
Date d'inscription : 26/11/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 19:11

Laurent tu retires le scotch sur ton Zlog et tu vas gagner de la place Razz Razz Razz
Revenir en haut Aller en bas
http://amcchateaudun.net/
ced_toulouse
pilote d'or
pilote d'or
ced_toulouse


Nombre de messages : 1381
Localisation : toulouse
Date d'inscription : 21/01/2008

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 19:45

et ouaih, j'en ai trois pour mes F3K: je fais un petit trou dans le fuseau ou le cockpit, comme ca je fais juste sortir la led.

ca marche super bien en lecture "au doigt", mais pour le lecteur optique il faut faire rentrer complètement la led dans le lecteur, donc je ne l'utilise pas...(sinon la led depasserait trop)

tu l'as acheter ou, je les avais eu sur HK a 30$, mais ca fait un moment qu'ils n'en ont plus Crying or Very sad

Cedric,
Revenir en haut Aller en bas
Laurent
Admin
Admin
Laurent


Nombre de messages : 3759
Age : 44
Localisation : Toulouse
Date d'inscription : 01/11/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 19:48

acheté chez le constructeur : www.wingedshadow.com pour 34.90$ le see how et 39.90 le how high, juste avant que l'euro s'effondre Cool

_________________
La diplomatie ? C'est pas la science des dinosaures ça ? j'ai du l'apprendre à l'ecole si c'est ça !
Revenir en haut Aller en bas
https://www.f3news.fr
J'm BBR
pilote d'or
pilote d'or
J'm BBR


Nombre de messages : 1981
Age : 58
Localisation : Saint Yon [91]
Date d'inscription : 09/12/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 19:59

c'est génial comme alti, avec je lance à plus de 65m cheers cheers
les Zlog et Lolo5 sont nettement moins bons car avec eux j'ai du mal à passer les 50m...
J'm
Revenir en haut Aller en bas
maume gilles
pilote d'or
pilote d'or
maume gilles


Nombre de messages : 640
Localisation : 13
Date d'inscription : 16/12/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 20:22

Citation :
c'est génial comme alti, avec je lance à plus de 65m cheers cheers
les Zlog et Lolo5 sont nettement moins bons car avec eux j'ai du mal à passer les 50m...
J'm

J'ean Michel

Tu nous dit que le How High et optimiste mais est il régulier ou y a t' il des variations d'altitudes anarchique ?

gilles afro
Revenir en haut Aller en bas
J'm BBR
pilote d'or
pilote d'or
J'm BBR


Nombre de messages : 1981
Age : 58
Localisation : Saint Yon [91]
Date d'inscription : 09/12/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 21:38

La réponse est difficile, je n'ai jamais installé un How high avec un logger traditionnel, aussi je ne sais pas si c'est parce que le how high est moins lourd que je lance plus haut avec ou bien car il se calibre mal ou toute autre cause...
J'm geek
Revenir en haut Aller en bas
Nicolas C
pilote d'or
pilote d'or
Nicolas C


Nombre de messages : 1984
Age : 43
Localisation : Nantes
Date d'inscription : 07/05/2008

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 21:51

je n'ai pas constaté ça sur le mien Jm Wink
Revenir en haut Aller en bas
jb verrier
pilote d'or
pilote d'or
jb verrier


Nombre de messages : 1841
Age : 58
Localisation : Saint Germain/morin /77
Date d'inscription : 07/11/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 7 Déc 2010 - 21:52

Grouik!

L'intérêt d'une telle démarche, pour moi, c'est de lancer plus haut à la fin d'un entrainement qu'au début et peu importe finalement que la hauteur soit "vraie".

Un "haut aïe" suffit pour cela!!

Ensuite, le chrono est le meilleur étalon pour mesurer ses perfs...

66_14 non de d... cheers

Sleep
Revenir en haut Aller en bas
Norbert
pilote d'or
pilote d'or
Norbert


Nombre de messages : 2418
Age : 48
Localisation : Labastidette (Toulouse)
Date d'inscription : 18/04/2008

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMer 8 Déc 2010 - 16:41

Jean-Michel Bombar a écrit:
c'est génial comme alti, avec je lance à plus de 65m cheers cheers
les Zlog et Lolo5 sont nettement moins bons car avec eux j'ai du mal à passer les 50m...
J'm

HUmmm... J'm... et t'as trouvé un pigeon pour te le racheter ! What a Face

Non, sans rire, je trouve qu'il marche pas si mal.
Je ferais un test avec mon module JETI en comparaison pour voir.

Norbert
Revenir en haut Aller en bas
Nicolas C
pilote d'or
pilote d'or
Nicolas C


Nombre de messages : 1984
Age : 43
Localisation : Nantes
Date d'inscription : 07/05/2008

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMer 8 Déc 2010 - 18:11

j'ai oublié de dire que je le reboot tout les 5 lancés Wink

mais le but c'est d'optimiser en effet Smile
Revenir en haut Aller en bas
jerome vadrot
pilote d'or
pilote d'or
jerome vadrot


Nombre de messages : 408
Age : 45
Localisation : chalon sur saone
Date d'inscription : 11/11/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMer 8 Déc 2010 - 18:14

Ouai, c'est pas mal cet alti, j'en ai un depui l'année dernière, dommage qu'il est pas water-proof avec la flotte qu'on à chez nous!!!!!!! Les treuils aussi devraient êtrent water resist!!!!!!
Revenir en haut Aller en bas
http://jerome.vadrot@aliceadsl.fr
Christophe Bourdon
pilote d'or
pilote d'or
Christophe Bourdon


Nombre de messages : 4436
Age : 47
Localisation : Lons le Saunier
Date d'inscription : 22/06/2010

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeLun 14 Fév 2011 - 19:09

Salut

Je mets deux trois photos de mon petit montage dans un blaster 3

Je n'ai jamais réussi à le faire fonctionner d'une manière fiable (lecture en bougeant le doigt, ETC)
j'ai lu dans la notice qu'on peut déclencher le mode lecture en coupant le jus.

qu'à cela ne tienne, Etienne!
j'ai mis un microswitch entre la fiche femelle de mon accu Rx et le module.

Vous avez tous une vielle souris ou un vieux joystick à la maison ? "click click!"
http://unconventional-airsoft.com/gfx/triggermaster/Jams/microswitch.jpg

l'astuce,

il faut utiliser les bornes les plus éloignées pour que le jus ne passe plus lorsqu'on appui sur la languette. et non comme montré sur la photo.

J'ai ensuite collé le switch et épaissi la languette avec un bout de balsa pour déclencher la coupure par pression sur la canopy.

pil poil pour le B3, qui a une canopy bien souple en kevlar.

la diode se voit bien à travers, même avec le flash donc, pas de souci en plein jour.

bien ajuster le bout de balsa pour pas déclencher la coupure quand on caresse son planeur fétiche Suspect

voilou !
elephant elephant
Altimetre How High Dscn2060



Altimetre How High Dscn2073k



bon, et avec un peu de recul, les gars, il marche bien cet alti ?
Revenir en haut Aller en bas
Laurent
Admin
Admin
Laurent


Nombre de messages : 3759
Age : 44
Localisation : Toulouse
Date d'inscription : 01/11/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeLun 14 Fév 2011 - 22:59

Fabrice et moi , on en a dans nos F3B, et ça a l'air de marcher bien. Apres effectivement on le reboote souvent, genre quasiment a chaque vol.

_________________
La diplomatie ? C'est pas la science des dinosaures ça ? j'ai du l'apprendre à l'ecole si c'est ça !
Revenir en haut Aller en bas
https://www.f3news.fr
Nicolas C
pilote d'or
pilote d'or
Nicolas C


Nombre de messages : 1984
Age : 43
Localisation : Nantes
Date d'inscription : 07/05/2008

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 15 Fév 2011 - 17:59

justement le fait qu'il perd facilement son 0 me rassure pas trop sur la fiabilité des résultats

après c'est super pour avoir un ordre d'idée Wink

et à ce poids c'est quand même génial comme outil

par contre je ne savais pas qu'on pouvait consulter le resultat avec un switch
tu "coupes" quel fil du coup ? ( question bête mais je vois pas le resultat quand je le reboot )
Revenir en haut Aller en bas
Christophe Bourdon
pilote d'or
pilote d'or
Christophe Bourdon


Nombre de messages : 4436
Age : 47
Localisation : Lons le Saunier
Date d'inscription : 22/06/2010

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 15 Fév 2011 - 18:14

Salut Nicolas.

tu coupe le jus, une seconde, et tu remets...
il va redémarer ses flashs, pour dire qu'il est en mode" mètres" et ensuite, viennent les flashs qui te donnent l'alti.
fidèle au mode d'emploi.

tu mets le microswitch sur le rouge ou le noir, on s'en fout.

voilà Razz


(edit) eratum
Pour le fil orange, jocolor il semble qu'il serve à declencher la mémorisation Suspect Razz


Dernière édition par Christopher Bumblebee le Mar 24 Mai 2011 - 16:05, édité 2 fois
Revenir en haut Aller en bas
Nicolas C
pilote d'or
pilote d'or
Nicolas C


Nombre de messages : 1984
Age : 43
Localisation : Nantes
Date d'inscription : 07/05/2008

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 15 Fév 2011 - 19:00

ok Wink

la question du signal était pas anodine, dans le cas ou ce serait contrôlable par une voie

Revenir en haut Aller en bas
mathieu.d.
pilote national
pilote national
mathieu.d.


Nombre de messages : 156
Localisation : Toulouse
Date d'inscription : 07/06/2010

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMer 16 Fév 2011 - 15:48

Bonjour a tous
je viens de tomber sur le post et ce petit module me plait bcp mais jaimerais connaitre les differences qu'il ya avec le module d'Hobbyking suivant : http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=7837
au dela de la precision , qui pour le HK est annoncé a 2m et ici a 1m...
Merci
A++
MAt
Revenir en haut Aller en bas
BenjaminB
pilote d'or
pilote d'or
BenjaminB


Nombre de messages : 2209
Age : 52
Localisation : Barcelona
Date d'inscription : 31/08/2009

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMar 1 Mar 2011 - 14:28

Nicolas Couvrand a écrit:
justement le fait qu'il perd facilement son 0 me rassure pas trop sur la fiabilité des résultats

après c'est super pour avoir un ordre d'idée Wink

et à ce poids c'est quand même génial comme outil

par contre je ne savais pas qu'on pouvait consulter le resultat avec un switch
tu "coupes" quel fil du coup ? ( question bête mais je vois pas le resultat quand je le reboot )

comme tous les altimetres qui fonctionnent avec la pression atmospherique et une compensation de temperature, ces parametres pouvant changer considerablement pendant la journée, il y a forcement des varations de hauteur mesurée au fil des vols. il faut donc rebooter regulierement en F3K, et presque a chaque vol pour une categorie ou le vol est plus long.

le how high lors du reboot, donne la derniere altitude memorisée. il suffit de mettre un switch sur le + ou le -....
generalement les problemes de lecture avec le doigt arrivent si la led n'est pas bien isolée de la lumiere sur sa peripherie. du coup lorsque tu passes le doigt devant, elle ne ressent pas les variations de luminosité pour passer en mode de lecture d'alitude.

Mathieu 974 a écrit:
Bonjour a tous
je viens de tomber sur le post et ce petit module me plait bcp mais jaimerais connaitre les differences qu'il ya avec le module d'Hobbyking suivant : http://www.hobbycity.com/hobbyking/store/uh_viewItem.asp?idProduct=7837
au dela de la precision , qui pour le HK est annoncé a 2m et ici a 1m...
Merci
A++
MAt
celui la, il marche un peu comme un how high. il est bien plus gros mais possede un ecran d'un caractere pour donner l'altitude. il ya aussi moyen de garder en memoire quelques valeurs, mais il faut l'appareil pour pouvoir les lire.
franchement le prefere le how high.

j'ai celui la: OpenAltimeter
il a l'avantage de garder en memoire la tension, la temperature, l'altitude et la position d'un servo (flap par exemple)
et au sol, on bascule un switch et il donne l'altitude suivant la meme technique que le how high, mais par un buzzer (tres pratique)
pas besoin de rebooter entre chaque vol pour connaitre l'altitude maxi d'un vol, car il se remet a zero tout seul en detectant le lancé ( pour un electrique, il faut un engin qui monte fort je pense).
il fait aussi alarme si tu tombes dans la foret Very Happy Very Happy (par la meme voie qui donne l'altitude et/ou en programmant bien ton failsafe)
il sonne si ta tension est basse
il fait en option regulateur de tension 5V
certains developpe la liaison avec le systeme de telemetrie des radios modernes

fait pas le café!!! D:
l'utilisation pour recuperer les infos et surtout le premier parametrage est un peu penible je pense pour un novice, et il est peut etre un peu cher (il faut aussi un cable pour le connecter au PC), mais en F3K c'est un outil interessant.

le genre d'infos que l'on peut avoir: ( presque 3 x 2h de vol ici) sans les flaps ni la temperature
Altimetre How High Mini_99781320110220P2LWglobal










Revenir en haut Aller en bas
ced_toulouse
pilote d'or
pilote d'or
ced_toulouse


Nombre de messages : 1381
Localisation : toulouse
Date d'inscription : 21/01/2008

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeMer 2 Mar 2011 - 16:18

Christopher Bumblebee a écrit:
le fil "signal " (orange? Suspect) ne sert à rien , ils l'ont mis pour faire joli.

nonon, ca sert a enregistrer jusqu'a 10 valeurs d'altitude, que tu lis ensuite grace au lecteur optique en option.

Cedric,
Revenir en haut Aller en bas
Fabrice ESTIVALS
pilote d'or
pilote d'or
Fabrice ESTIVALS


Nombre de messages : 990
Age : 55
Localisation : Toulouse
Date d'inscription : 21/11/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeVen 4 Mar 2011 - 16:25

Salut,

j'ai fait quelques mesures comparatives en embarquant mes altis ensemble sur mon quadcoptère.


SERIE 1

Zlog : 64m
How High : 63m
Eagle Tree : 62m

Zlog : 62m
How High : 60m
Eagle Tree : 55m

Zlog : 39m
How High : 36m
Eagle Tree : 34m

Zlog : 58m
How High : 56m
Eagle Tree : 53m

Température 3°C

________________________________

SERIE 2 / 4 altimètres dont 2 How High

Zlog : 107m
How High 1 : 104m
How High 2 : 102m
Eagle Tree : 111m



Zlog : 131m
How High 1 : 125m
How High 2 : 125m
Eagle Tree : 123m

Zlog : 109m
How High 1 : 104m
How High 2 : 103m
Eagle Tree : 103m

Zlog : 84m
How High 1 : 80m
How High 2 : 79m
Eagle Tree : 80m

Zlog : 84m
How High 1 : 73m
How High 2 : 75
Eagle Tree : 74m

Temperature 13°C

Le Zlog est un poil optimiste.
(Lecture des How High avec le See How)
Revenir en haut Aller en bas
http://www.coroboral.fr
Norbert
pilote d'or
pilote d'or
Norbert


Nombre de messages : 2418
Age : 48
Localisation : Labastidette (Toulouse)
Date d'inscription : 18/04/2008

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeVen 4 Mar 2011 - 16:48

Les how hight sont donc pas si mal du tout !

Merci Fabrice pour cette info ! Altimetre How High 721851
Revenir en haut Aller en bas
BenjaminB
pilote d'or
pilote d'or
BenjaminB


Nombre de messages : 2209
Age : 52
Localisation : Barcelona
Date d'inscription : 31/08/2009

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeVen 4 Mar 2011 - 20:59

effectivement,

faut juste penser a les rebooter frequement.
mais c'est valable pour pratiquement tous
Revenir en haut Aller en bas
J'm BBR
pilote d'or
pilote d'or
J'm BBR


Nombre de messages : 1981
Age : 58
Localisation : Saint Yon [91]
Date d'inscription : 09/12/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeVen 4 Mar 2011 - 21:28

Il y a d'ailleurs une nouvelle version qui vient de sortir http://www.wingedshadow.com/
J'm
Revenir en haut Aller en bas
sylvain
pilote d'or
pilote d'or
sylvain


Nombre de messages : 2809
Age : 71
Localisation : leguevin
Date d'inscription : 07/11/2007

Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitimeVen 4 Mar 2011 - 21:52

J'ai cru que les altitude étaient les altitudes de treuillage <joke pour Fabrice> mais en lisant meiux, j'ai été rassuré !
Revenir en haut Aller en bas
Contenu sponsorisé





Altimetre How High Empty
MessageSujet: Re: Altimetre How High   Altimetre How High Icon_minitime

Revenir en haut Aller en bas

Altimetre How High
Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» ALTIMETRE HOW HIGH
» Commande de Zlog
» Altimètre
» altimètre
» Altimetre F5J

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
F3News :: Les news du F3x ! :: Un peu de technique F3x-
Sauter vers:
